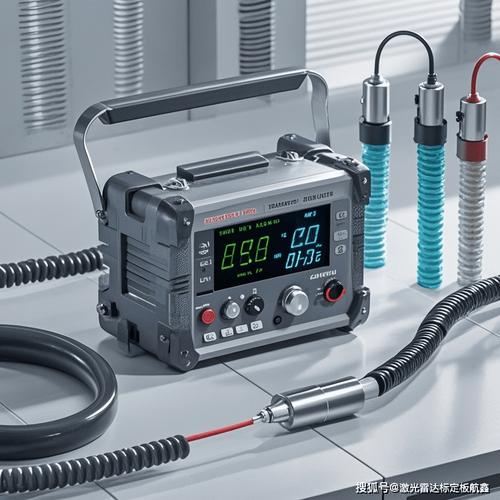

在电子制造与研发领域，薄膜厚度的精确控制是决定产品性能、可靠性及寿命的关键因素之一。从半导体晶圆上的氧化层，到显示面板的透明导电膜，再到PCB板上的阻焊层，膜厚的微小偏差都可能导致器件失效。膜厚测试仪作为专门用于测量薄膜厚度的精密仪器，已成为电子行业不可或缺的测量利器。
一、为何膜厚测量如此关键？
在电子行业中，薄膜扮演着导电、绝缘、钝化、光学调控等多种角色。例如，在半导体制程中，栅极氧化层的厚度直接影响到晶体管的阈值电压和漏电流；在锂离子电池中，电极涂层的厚度均匀性决定了电池容量与安全性。膜厚测试仪通过无损或微损的方式，快速、准确地给出膜层厚度数据，帮助工程师优化工艺、提升良率。
二、主流膜厚测试技术
根据测量原理，膜厚测试仪主要分为以下几类：
- 光学干涉法：利用白光或激光在薄膜上下表面反射产生的干涉光谱，通过傅里叶变换或光谱拟合计算厚度。适用于透明或半透明薄膜，测量范围从几纳米到几百微米，精度可达亚纳米级。
- 椭偏法：通过分析偏振光在薄膜表面反射后偏振态的变化，同时获得膜厚和光学常数。特别适合超薄薄膜（<10nm）的测量，在半导体前道工艺中应用广泛。
- X射线荧光法（XRF）：通过测量薄膜元素受激发后产生的特征X射线强度来计算厚度。适用于金属薄膜及多层合金膜，可同时分析成分与厚度。
- 电涡流法：利用高频电磁场在导电薄膜中产生涡流，通过涡流阻抗变化反推厚度。常用于PCB铜箔、金属镀层等导电膜的非接触测量。
- 台阶仪（触针式）：通过金刚石触针扫描样品表面，直接测量台阶高度差得到膜厚。虽然接触式测量可能划伤软膜，但其高精度和直观性仍是参考标准之一。
三、膜厚测试仪在电子行业中的典型应用
- 半导体制造：监控氧化层、氮化硅层、光刻胶、金属互连层的厚度，确保器件电学性能。
- 显示面板：测量ITO透明导电膜、有机发光层、彩色滤光片膜厚，保证显示均匀性与色彩纯度。
- PCB与封装：检测铜厚、阻焊层、沉金/沉银厚度，控制阻抗与焊接可靠性。
- 新能源电池：测量正负极涂层、隔膜涂陶瓷层厚度，提升电池一致性与安全性。
- 薄膜太阳能：监控CIGS、钙钛矿等吸收层厚度，优化光电转换效率。
四、如何选择适合的膜厚测试仪？
选择膜厚测试仪时需考虑以下因素：
- 测量范围与精度：根据膜厚大小及允许误差选择合适原理的仪器。
- 材料特性：透明膜、金属膜、多层堆叠膜需采用不同的测量技术。
- 样品尺寸与形状：在线监测还是离线抽检？是否需要自动化 mapping？
- 无损要求：对于贵重样品或成品，优先选择非接触式光学或涡流法。
- 环境适应性：产线环境可能要求抗振动、防尘、快速测量。
五、未来趋势
随着电子器件向微型化、柔性化、多层化发展，膜厚测试仪正朝着更高精度、更快速度、更强智能的方向演进。例如，结合机器学习的光谱解析算法可提高多层膜测量的准确性；在线式膜厚测试仪与智能制造系统集成，实现实时反馈控制。太赫兹技术、超声显微镜等新兴方法也在拓展膜厚测量的边界。
###
膜厚测试仪虽不直接参与制造，却是电子行业质量保证与工艺开发的“眼睛”。它用精确的数字守护着每一层薄膜的厚度，从而支撑起芯片、屏幕、电路板等电子产品的卓越性能。对于追求高良率、高可靠性的电子企业而言，投资一台合适的膜厚测试仪，就是投资于产品核心竞争力。
